Все чертежи нарисованы мною лично. Я не вижу никакой проблемы, если для изготовления снарядов будут использованы именно эти мои схемы. Копируйте их смело. Просьба не выкладывать данные рисунки на других ресурсах, а давать ссылку на эту страницу. Надеюсь на понимание.

Изготовление снярядов для флайбола своими руками.

По сути изготовить сняряды не так сложно. Каждый барьер состоит из двух стоек и непосредственно самого барьера (базы). То есть для изготовления полного комплекта на одну дорожку необходимо вырезать 8 стоек и четыре барьера (базы).
Предварительно можно вырезать макет шаблона из толстого картона, чтобы убедиться, что и обе стойки, и барьер (база) будут в итоге прекрасно совмещаться.

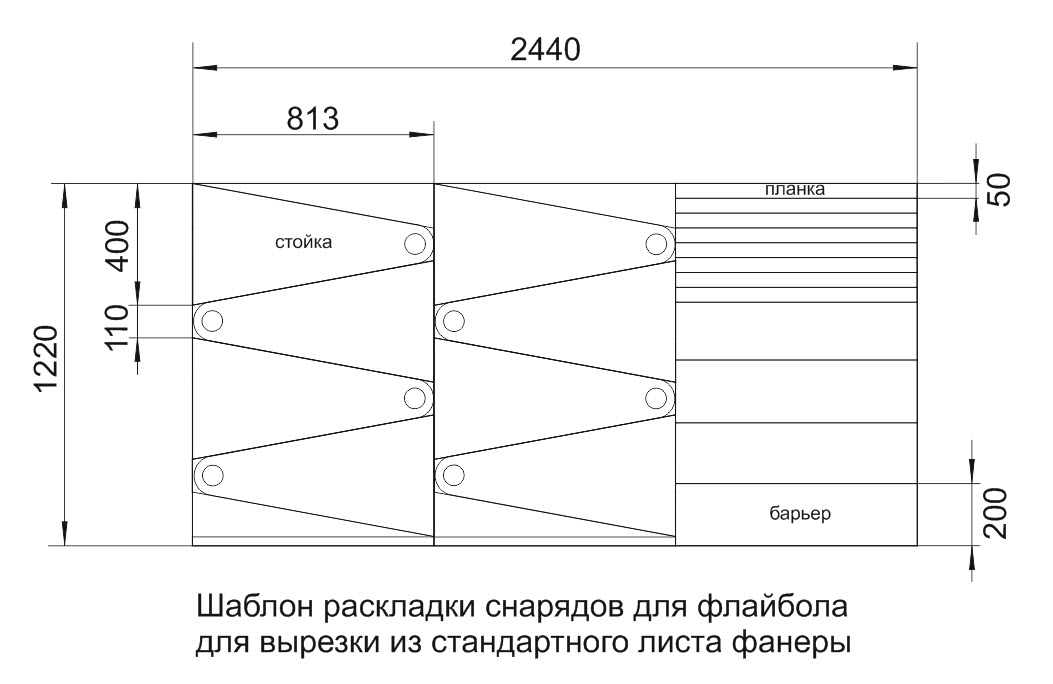

Я использовал для изготовления снарядов фанеру марки ФСФ (фанера повышенной влагостойкости (водостойкости)), формат листа (размер листа) 2440х1220 (мм). Рекомендую брать фанеру для снарядов толщиной от 10 до 12 мм. Снаряды из более толстой фанеры будут имееть больший вес, что будет вызывать некоторые трудности при транспортировке.
Необходимый инструмент для изготовления снярядов: линейка, карандаш, циркуль, лобзик, дрель, сверла, наждачная бумага или шлейфмашина. Естественно, для изготовления двух дорожек нужно будет заранее приобрести два листа фанеры.
Покупая фанеру на рынке или в магазине можно воспользоваться услугой по распилке фанеры на нужные элементы. Стоит эта операция не слишком дорого, но она избавит вас от потери кучи драгоценного времени.

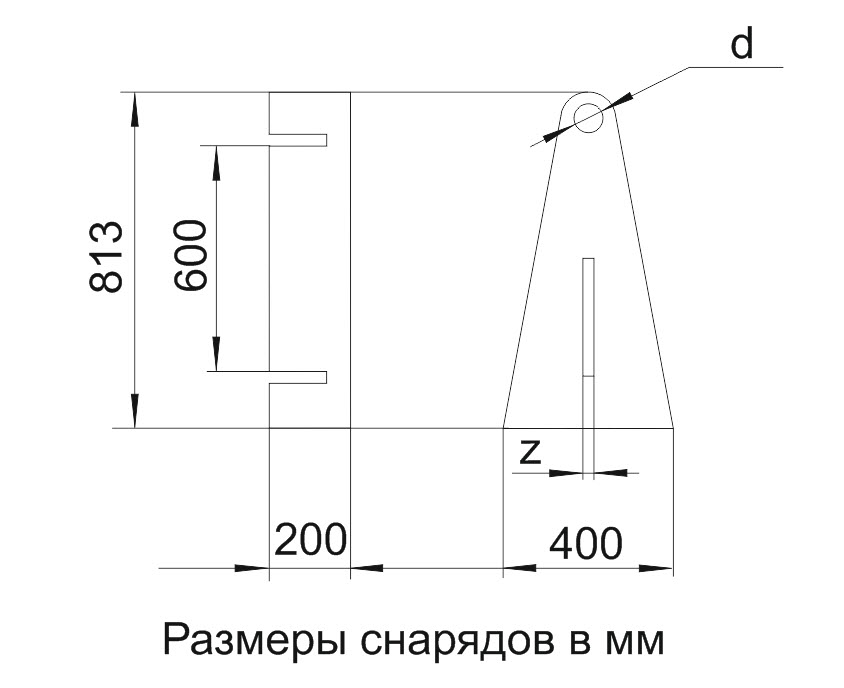

Расстояние Z на первом рисунке соответствует толщине вашей фанеры плюс пару миллиметров зазора для удобства дальнейшей сборки. А отверстие диаметра d делается только для удобства переноски и хранения. Никаких других функций оно абсолютно не несет.
К шлифовке деталей советую подойти со всей ответственностью. Снимайте фаски очень качественно, углы скругляйте. После покраски сделать это будет проблематично, а весь брак безусловно вылезет наружу.
Окрашиваются барьеры (базы) только в белый цвет, также как планки. Цвет стоек барьера можно делать абсолютно любым. Я выкрасил свои стойки в белый цвет, и считаю это очень эстетичным.
Желаю вам удачи в изготовлении снарядов для флайбола своими руками.

Эдуард Кротов, Москва, 25.11.2013.
